GENERADOR ELECTROSTÁTICO EXPERIMENTAL DE CAMPO NEGATIVO -30KV


NEGATIVE ELECTROSTATIC GENERATOR

El Diseño de este Generador Electrostático de "Carga Negativa" de -30KV es relativamente fácil, ya que partimos de un Modulo ya construido de -30KV esto es muy Alta Tensión (HV).



MUCHA PRECAUCIÓN, HAY QUE TENER MUY EN CUENTA QUE MANEJAR O ESTAR EN CONTACTO CON CAMPOS ELECTROSTÁTICOS DE ALTO VOLTAJE ES MUY PELIGROSO Y POTENCIALMENTE LETAL PARA LA SALUD, NO APTO PARA PERSONAS CON MARCA-PASOS O AFECCIONES DE CORAZÓN, SI NO SE TIENEN LOS CONOCIMIENTOS ADECUADOS NO EXPERIMENTAR CON ELLOS, CADA PERSONA ES LA ÚNICA RESPONSABLE DE COMO UTILIZA ESTA INFORMACIÓN EDUCACIONAL Y DE LOS DAÑOS DE CUALQUIER TIPO QUE PUEDAN OCASIONARLES.
LOS CAMPOS ELECTROSTÁTICOS DE ALTO VOLTAJE PUEDEN ROMPER LOS APARATOS ELECTRÓNICOS QUE ESTEN CERCANOS.



MATERIALES:

Bateria:   12V - de 4A a7A.       con 9V se obtienen -20KV
Modulo Generador de Campo Electrostatico Negativo:   -20KV  , -30KV
Placa de Acero Inoxidable
Caja de Plástico


MODULO GENERADOR ELECTROSTÁTICO DE -30KV (-30.000V)
El Cable rojo fino va al Positivo de la Batería.
El cable negro fino va al Negativo de la Batería.

El Cable Rojo Grueso es el que crea el Campo Electrostático Negativo de Alto Voltaje (HV).
El Cable Negro Grueso no se Usa y se Enfunda-Aisla, No Tocar Nunca da Descargas de HV

 AQUÍ VEMOS COMO EL "MEDIDOR DE IONES NEGATIVOS" DETECTA EL CAMPO HV ELECTROSTÁTICO NEGATIVO DEL GENERADOR



EL CABLE NEGRO GRUESO NO SE USA Y NO PUEDE ESTAR NUNCA EN CONTACTO DIRECTO NI APROXIMADO AL CABLE ROJO GRUESO.

EL CABLE ROJO GRUESO ES EL QUE GENERA EL CAMPO ELECTROSTÁTICO NEGATIVO DE -30KV.

SI SE TOCA EL CABLE ROJO GRUESO CON EL CABLE NEGRO GRUESO ENTRA EN CORTOCIRCUITO (ROTURA DEL GENERADOR)
 HAY QUE ENFUNDAR EL EXTREMO DEL CABLE NEGRO GRUESO EN UN BUEN MATERIAL AISLANTE PARA ALTO VOLTAJE (HV)
SI SE ACERCA ALGUNA PARTE DEL CUERPO AL CABLE NEGRO GRUESO SIN EL CORRECTO AISLAMIENTO DEL CABLE SALTAN ARCOS DE MUY ALTO VOLTAJE

VIDEO:






EL GENERADOR MONTADO SOBRE UNA CAJA SOLO DE MATERIALES PLASTICOS:

IMAGEN DEL FRONTAL
LED, INTERRUPTOR GENERAL ROJO, FUSIBLE, Y INTERRUPTOR DE FUNCIONAMIENTO DEL GENERADOR (de Paleta Larga con el fin de que no Salten Arcos de Chispas al Accionarlo) .

del Led y del pequeño Interruptor rojo pueden saltar chispas.

Porque dos Interruptores?:

Uno General  (rojo) pequeño y plano solo para cuando se comienza y termina de utilizar el Generador, ya que de este Saltan Chispas al tocarlo, Inducidas por el Campo Electrostático de Alto Voltaje.
El Segundo es de Paleta Grande para que no salten chispas al Activarlo y se usa en los Intervalos, si se usa este solo, se corre el riesgo de activarse por descuido y quedarse el Generador en Funcionamiento (los dos se complementan).

ACTUACION al COMENZAR:
Primero se activa el pequeño interruptor (rojo) el Interruptor de Paleta tiene que estar Desactivado; a continuación se activa-desactiva el Funcionamiento del Generador con el Interruptor de Paleta.

ACTUACION al FINALIZAR:
Primero se desactiva con el Interruptor de Paleta , a continuación se desactiva el pequeño interruptor (rojo).


IMAGEN DEL MODULO GENERADOR:


IMAGEN DEL CONECTOR HEMBRA DE SEGURIDAD DE SALIDA DE -30KV NEGATIVA:

IMAGEN DE LAS BANANAS HEMBRA PARA LA CARGA DE LA BATERÍA

El conector Rojo y Negro se usa solo para la carga de la Batería con los Interruptores Apagados (Generador Apagado).
Cuando el Generador esta Funcionando y esta conectado el cable a la placa de acero inoxidable, de los conectores de carga de Batería saltan chispas de 1 cm a 2 cm si se acerca alguna parte del cuerpo  (no hacerlo) creandose un fuerte campo electrostático alrededor de los conectores:


Si el cable Negro Grueso se acerca a la Placa de acero inoxidable estando conectada a la Salida Negativa del Generador saltan chispas de 3 a 4 cm y se produce un fuerte arco (cortocircuito si el cable negro toca la placa) si las chispas salta al Cuerpo darán un Choque con Dolor (prohibido hacerlo):
SI EL AISLANTE PUESTO EN EL EXTREMO DEL CABLE NEGRO GRUESO NO ES EL ADECUADO PARA EL VOLTAJE  (30KV)  SALTARAN CHISPAS SI SE ACERCA A LA PLACA O AL TERMINAL DE SALIDA NEGATIVA, TAMBIEN SALTARAN FUERTES ARCOS SI SE ACERCA CUALQUIER PARTE DEL CUERPO.




Deteccion de Ionización Negativa encima de la placa:

Detección de Iones Negativos tocando el carton:





Los Campos Electrostáticos se Transmiten y Rodean las Superficies de los objetos con los cuales están en contacto, dependiendo de la conductividad del material se propagan mas o menos en Intensidad, si dichos materiales están en contacto con el suelo derivaran el campo Electrostático hacia el suelo disminuyendo dicho campo en el material hasta anularse

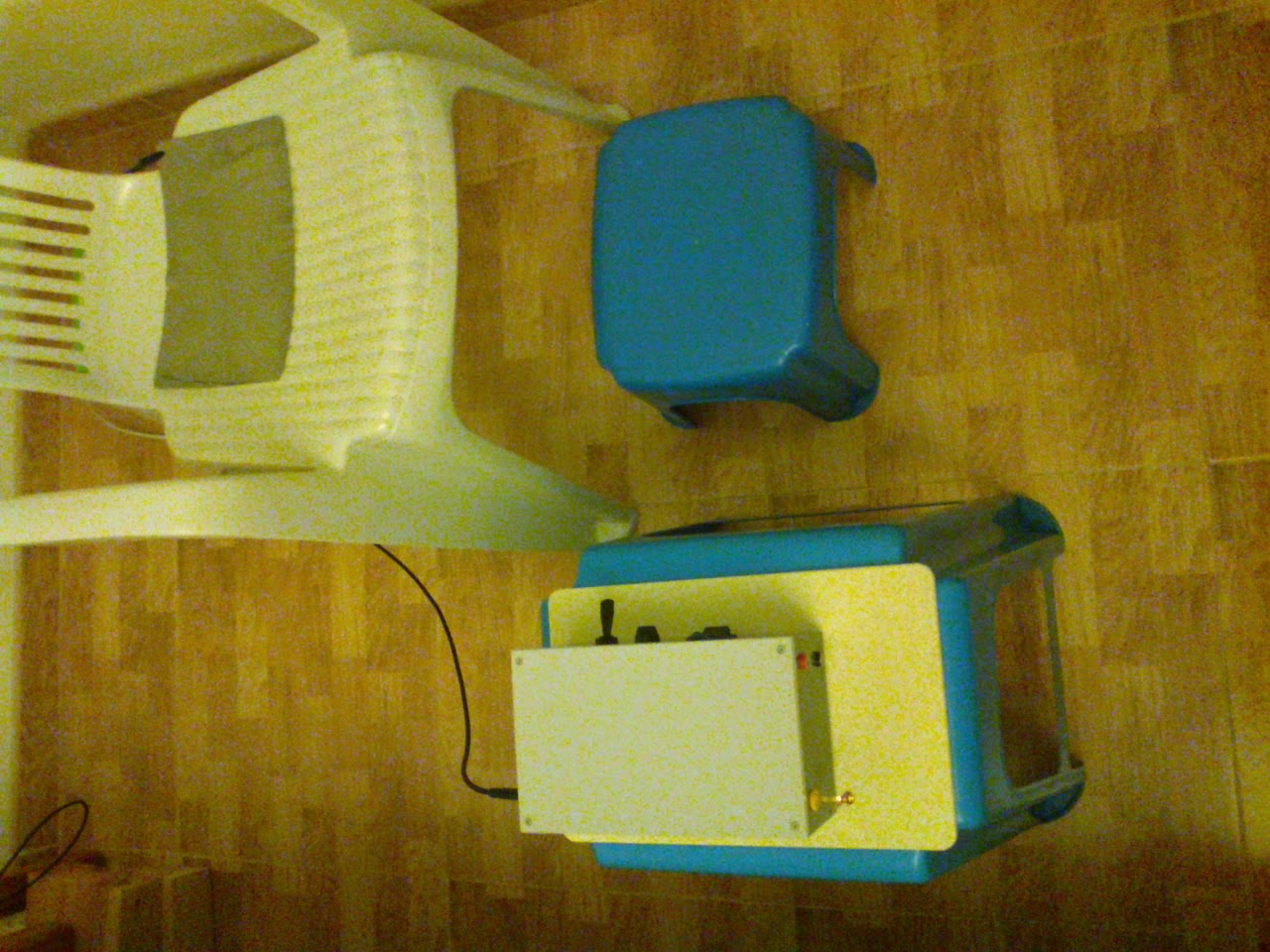

ELEMENTOS NECESARIOS:
SILLA DE PLÁSTICO
BANQUETA DE PLÁSTICO PARA LOS PIES
BANQUETA DE PLÁSTICO PARA EL GENERADOR


La Placa se puede introducir en la parte inferior de un cojín delgado
El Cable que va a la Placa de Acero Inoxidable tiene que ser para Alto Voltaje, en caso contrario tendra perdidas de Campo Electrostático si esta cerca de cualquier material.

 El Cable tocando el Suelo o elevado ligeramente No es Correcto, se pierde el Campo Electrostático

EL CABLE SIEMPRE DEBE DE ESTAR UN MÍNIMO DE 20cm POR ENCIMA DEL SUELO
USAR ZAPATOS DE GOMA Y LOS PIES SIEMPRE TIENEN QUE ESTAR 20 cm POR ENCIMA DEL SUELO SOBRE UNA BANQUETA DE PLÁSTICO




COMO SABER SI EL SISTEMA ESTA FUNCIONANDO CORRECTAMENTE:

Cuanto mayor es el Campo Electrostático Negativo, los papelitos serán atraídos con mas fuerza y mas alto.
También se puede observar con un medidor de Iones Negativos:  http://teslatronica.blogspot.com.es/2014/11/medidor-iones-negativos.html




VÍDEOS REALIZADOS CON EL CABLE DE SALIDA NEGRO GRUESO (TIERRA) AL AIRE FUERA DE LA CAJA


EL CAMPO ELECTROSTÁTICO NEGATIVO TARDA UNOS SEGUNDOS EN CARGARSE Y SE DESCARGA FÁCILMENTE SI SE ACERCA LA MANO A ALGÚN OBJETO NO CONDUCTOR QUE TENGA CONTACTO CON EL SUELO (NUNCA ACERCAR AL CABLE NEGRO DA MUY FUERTE DESCARGA).
TAMBIÉN PERMANECE DESPUÉS DE DESCONECTAR EL GENERADOR CON BAJA INTENSIDAD.




OPCIONES DE MÁXIMA GENERACIÓN DE CAMPO ELECTROSTÁTICO NEGATIVO:

CON LAS SIGUIENTES OPCIONES SE DEBEN TOMAR UNAS NORMAS IMPRESCINDIBLES DE ACTUACIÓN:

Con el cable Negro Grueso de salida conectado a un Terminal o enfundado en el interior de la caja, genera muy poco Campo Electrostático.

El generador está diseñado para trabajar con el cable Grueso Negro conectado a Masa (Tierra), No tocar el terminal de Salida Negativo (cable Rojo Grueso) o Placa conectado a él porque da Muy Fuertes Descargas si la Persona no esta Completamente Aislada de Tierra (siempre usar zapatos de gruesa goma y estar encima de Silla y Taburete de Plástico).

para conseguir un mayor Campo Electrostático Negativo, hay diversas Opciones en las que el cable Negro Grueso de Salida debe de estar Conectado:

OPCIONES:

- ASOMANDO LIGERAMENTE LA PUNTA DEL CABLE DE SALIDA NEGRO GRUESO FUERA DE LA CAJA





 el Cable Negro Grueso de Salida al estar al Aire consigue ionizar el aire hacia el Suelo (tierra) y hace un efecto parecido como si estuviera directamente conectado a Tierra, generándose en la Placa un fuerte Campo Electrostático Negativo.
con este sistema si se bajan los pies al Suelo por Descuido (No Aconsejable) no se recibe descarga ya que al estar el Cable Negro de Salida al aire no hay Contacto Directo con Tierra.
El Campo Electrostático Generado por este sistema es Bastante Potente casi tan Potente como si el Cable Negro estuviera Conectado a Tierra Directamente (Nunca Bajar los Pies).

DIVERSOS TEST:
cable enfundado da bajo campo electrostático:

cable conectado a Terminal Azul sin Toma de Tierra da bajo campo electrostático:

cable conectado a Terminal Rojo sin Toma de Tierra da Poco campo electrostático:


cable al aire sin Toma de Tierra da Alto Campo Electrostático


el cable queda al aire pasando por un agujero en la caja
o pieza de plástico hueca como se ve en el video:


con conector Rojo:

 conector Rojo de Salida del Cable Negro Grueso




- CONECTANDO UN OBJETO GRANDE METÁLICO AL CABLE NEGRO GRUESO SALIDA  (Conector Rojo de la Caja).





NO TOCAR NI ACERCAR EL CUERPO AL OBJETO METÁLICO (MUY FUERTES DESCARGAS)

al tocar la banqueta de madera se mueve una tira de papel
debido al campo electrostático

 al acercar una madera saltan arcos, sintiéndose en la mano una ligera brisa fresca






- UN CABLE QUE TOQUE EL SUELO CONECTADO AL CABLE NEGRO GRUESO (Conector Rojo de la Caja).
 el extremo del cable debe de estar pelado o terminar en Metálico

CUANTO MAYOR CONDUCTIVIDAD A TIERRA TENGA EL CABLE DE SALIDA NEGRO GRUESO (CONECTOR ROJO) MAYOR ES LA GENERACIÓN DEL CAMPO ELECTROSTÁTICO NEGATIVO Y MUCHA PRECAUCIÓN YA QUE MAYORES SERÁN LAS DESCARGAS.




- CONECTANDO UN CABLE DE TOMA DE TIERRA AL CABLE NEGRO GRUESO (Conector Rojo de la Caja).
 este sistema es el de Mayor Potencia Electrostática y el de Mayor Riesgo si se toca con la mano el Suelo (Muy Alta Descarga) o incluso si se acerca o toca con los Zapatos el Suelo (Muy Fuerte Descarga, aunque los ZAPATOS sean de SUELA de GOMA)
los Zapatos de Goma Conducen la Parte de la Electricidad a Muy Altos Voltajes
por esos los Pies deben de estar elevados un mínimo de 20 cm del suelo en un taburete de Plástico



SALTAN FUERTES RAYOS (SPARK) A LA PARED DE LA CASA (Alejarse de las Paredes)
  los rayos chamuscan la Piel en pocos segundos
 Saltan Fuertes Rayos incluso al acercar el cuerpo a objetos de madera que estan en contacto con el suelo

la madera es parcialmente conductora a Muy Altos Voltajes


CONCLUSIONES:

CABLE ROJO GRUESO:   SALIDA -30KV, GENERA EL CAMPO ELECTROSTÁTICO NEGATIVO.

CABLE NEGRO GRUESO:   SALIDA A TIERRA (diversas opciones) .

NUNCA PONER EN CONTACTO O APROXIMAR LOS DOS CABLES DE SALIDA (Cortocircuito).


ELEMENTOS NECESARIOS:   SILLA DE PLÁSTICO, TABURETE DE PLÁSTICO PARA LOS PIES (mínimo 20 cm elevado del suelo), TABURETE DE PLÁSTICO PARA EL APARATO.
 LA SILLA DEBE ESTAR LO MAS SEPARADA POSIBLE DE LA PARED O DE CUALQUIER OTRO MUEBLE.

MEJOR SILLA Y TABURETE SOBRE UNA ALFOMBRA DE GOMA NO CONDUCTORA.
LA TARIMA MARRÓN DE "DM" NO AISLA DEL SUELO A LOS VOLTAJES DEL GENERADOR.



MÉTODO DE FUNCIONAMIENTO:

- SIEMPRE DEBE HABER OTRA PERSONA COMO ASISTENTE.

- REVISAR QUE TODO EL CONJUNTO ESTE CONECTADO CORRECTAMENTE.

- EL CONJUNTO DEBE DE ESTAR SEPARADO DE OBJETOS METÁLICOS Y DE LAS PAREDES.

NO LLEVAR APARATOS ELECTRÓNICOS, LOS CAMPOS ELECTROSTÁTICOS PUEDEN ROMPERLOS FÁCILMENTE, NO ESTAR CERCA DE APARATOS ELECTRÓNICOS

- EL GENERADOR ELECTROSTÁTICO CON LOS "DOS INTERRUPTORES" APAGADOS.
- SENTARSE ENCIMA DE LA PLACA CON O SIN COJÍN COMO SEPARACIÓN.
- SUBIR LOS PIES CON CALZADO DE SUELA DE GOMA AL TABURETE DE PLÁSTICO.
- CONECTAR EL GENERADOR CON EL INTERRUPTOR GENERAL Y DESPUÉS CON EL DE PALETA GRANDE.

- PERMANECER SENTADO "RELAJADO" SIN MOVERSE NI TOCAR NADA, PROHIBIDO BAJAR LOS PIES DEL TABURETE AL SUELO O TARIMA (MUY FUERTES DESCARGAS).

- NUNCA TOCAR NI ACERCAR ALGUNA PARTE DEL CUERPO A CUALQUIER ELEMENTO O CABLE QUE ESTE CONECTADO AL CONECTOR ROJO QUE ES LA SALIDA DEL CABLE NEGRO GRUESO INTERNO DE LA CAJA.

- DESCONECTAR PRIMERO EL GENERADOR CON EL INTERRUPTOR DE PALETA LARGA.
- BAJARSE DE LA SILLA (SI SE BAJA DE LA SILLA CON EL GENERADOR FUNCIONANDO PUEDE HABER UNA DESCARGA MUY POTENTE).
- APAGAR EL INTERRUPTOR GENERAL.
- DESCONECTAR LOS DEMÁS CABLES.

SI OTRA PERSONA (SOBRE TODO SINO ESTÁ DEBIDAMENTE AISLADA DEL SUELO) TOCA A LA PERSONA SENTADA RECIBE UNA FUERTE DESCARGA   -  NO HACERLO   -

CON EL GENERADOR ELECTROSTÁTICO FUNCIONANDO SI SE ESTA SENTADO O EN CONTACTO CON LA PLACA DE ACERO INOXIDABLE CONECTADA A LA SALIDA ELECTROSTÁTICA NEGATIVA NUNCA TOCAR NI APROXIMAR CUALQUIER OTRA PARTE DEL CUERPO  AL CABLE  O AL CONECTOR "ROJO" (Salida a Tierra)  PORQUE SALTAN ARCOS DE MUY ALTO VOLTAJE, SI SE ACERCA CUALQUIER PARTE DEL CUERPO A LOS TORNILLOS DE LA CAJA O A LOS ELEMENTOS DEL FRONTAL DE LA CAJA PUEDEN SALTAR  ARCOS DE MUY ALTO VOLTAJE.

CON EL GENERADOR ELECTROSTÁTICO FUNCIONANDO SI SE ESTA SENTADO O EN CONTACTO CON LA PLACA DE ACERO INOXIDABLE CONECTADA A LA SALIDA ELECTROSTÁTICA NEGATIVA NUNCA TOCAR NI APROXIMAR CUALQUIER OTRA PARTE DEL CUERPO A LA PARED) PORQUE SALTAN ARCOS DE MUY ALTO VOLTAJE.

la persona esta Cargada a Muy Alto Voltaje aunque no sienta ningún efecto
 ESTOS RAYOS QUEMAN LA PIEL EN POCOS SEGUNDOS


CON EL GENERADOR ELECTROSTÁTICO FUNCIONANDO SI SE ESTA SENTADO O EN CONTACTO CON LA PLACA DE ACERO INOXIDABLE CONECTADA A LA SALIDA ELECTROSTÁTICA NEGATIVA NUNCA TOCAR NI APROXIMAR CUALQUIER OTRA PARTE DEL CUERPO  AL SUELO PORQUE SALTAN ARCOS DE MUY ALTO VOLTAJE.



CON EL GENERADOR ELECTROSTÁTICO FUNCIONANDO SI SE ESTA SENTADO O EN CONTACTO CON LA PLACA DE ACERO INOXIDABLE CONECTADA A LA SALIDA ELECTROSTÁTICA NEGATIVA NUNCA BAJAR LOS PIES O ACERCAR AL SUELO PORQUE SALTAN ARCOS DE MUY ALTO VOLTAJE.


CON EL GENERADOR ELECTROSTÁTICO FUNCIONANDO SI SE ESTA SENTADO O EN CONTACTO CON LA PLACA DE ACERO INOXIDABLE CONECTADA A LA SALIDA ELECTROSTÁTICA NEGATIVA NUNCA TOCAR NI APROXIMAR CUALQUIER OTRA PARTE DEL CUERPO  A MUEBLES O CUADROS (sobre todo si llevan Marcos Metálicos) PORQUE SALTAN ARCOS DE MUY ALTO VOLTAJE.




CON EL FIN DE LIMITAR LA CORRIENTE DE SALIDA DEL GENERADOR SE HA INSTALADO EN SERIE UNA RESISTENCIA DE  "HV" DE 1G OHMIOS, OBSERVÁNDOSE UN AUMENTO SIGNIFICATIVO DEL CAMPO ELECTROSTÁTICO NEGATIVO.

Corriente Máxima= 30.000 V / 1.000.000.000 Ohmios = 0.00003 A = 0.03 mili A = 30 micro A
http://www.convertunits.com/from/ohm/to/gigaohm

CON LA RESISTENCIA DE HV DE 1G OHM EL TIEMPO DE CARGA DEL CAMPO ELECTROSTÁTICO AUMENTA VARIOS SEGUNDOS.

 CAJA TERMINADA CON LA RESISTENCIA DE HV DE 1G OHMIO

Conectores de Carga de la Batería de 12V - 3A
 el interruptor General (de la izquierda) y el de Paleta Larga "Siempre" tienen que estar Desconectados (hacia abajo) durante la Carga de la Batería.

los dos Interruptores hacia arriba para Funcionar el aparato:

EL CABLE NEGRO ES EL DE LA SALIDA NEGATIVA DE "-30KV"  Y VA CONECTADO A LA "PLACA" Y AL CONECTOR NEGRO DE LA CAJA:


EL CABLE ROJO ES DE "GND" Y PUEDE IR COLGANDO Y TOCANDO SU PUNTA EL SUELO, VA CONECTADO AL CONECTOR AMARILLO DE LA CAJA:
CON LA RESISTENCIA LIMITADORA DE HV LAS DESCARGAS A LA PARED QUE SE VEN EN IMÁGENES ANTERIORES HAN DISMINUIDO



CON CABLE "GND" (CONECTOR AMARILLO) AL SUELO (GROUND):


con la Banana amarilla en el suelo:

con una pinza conectada a la Banana amarilla en el suelo hace mejor contacto con el suelo:

tocando el taburete de madera se transmite el Campo Electrostático:

SIN CABLE "GND" AL SUELO Y CON UN CONECTOR TERMINADO EN PUNTA AL AIRE:


 poniendo un cable o terminal terminado en Punta a la Salida "GND":


 NUNCA ACERCAR  NINGUNA PARTE DEL CUERPO A ESTE TERMINAL (DA FUERTES DESCARGAS)





GENERADOR DE IONES NEGATIVOS:

EL GENERADOR SE PUEDE UTILIZAR COMO GENERADOR DE IONES NEGATIVOS DE ALTA POTENCIA SUSTITUYENDO EL CABLE NEGRO DE LA PLACA POR UN CONECTOR TERMINADO EN PUNTA (ES EL QUE EMITE LOS IONES NEGATIVOS) Y EL CABLE ROJO (TERMINAL AMARILLO "GND") AL SUELO:
MEDICIÓN REALIZADA EN LA VERTICAL A UNOS 80 CM DEL GENERADOR


UTILIZAR SIEMPRE CON UN COJÍN ENCIMA DE LA PLACA:
