FILTRO MWO

DISEÑO DE UN FILTRO DE ALTA FRECUENCIA PARA MWO

Con el siguiente Diseño se quiere conseguir Protejer el Bobinado Secundario de Alto Voltaje del Transformador de Neón de 7KV contra los Picos de Alto Voltaje y Alta Frecuencia que pueden retornar desde el conjunto "Spar-Gap - Condensadores-Bobina Primaria" (L-C) y pueden Dañar al Transformador, Ccomo sabemos que la Frecuencia de Resonacia del circuito L-C del "MWO" está entre los 650KHz y los 800KHz, habrá que Impedir o Atenuar las Frecuencias que se aproximen a los 700KHz (frecuencia aproximada del Circuito Resonante).

ESQUEMA FILTRO:


LAS MEDICIONES SE REALIZAN SÓLO SOBRE UNO DE LOS DOS RAMALES.

PRIMER SISTEMA DE MEDICIÓN
para visualizar la atenuación de Ondas que se produciría al Final del Filtro (antes del Spark-Gap):
 LA SEÑAL SE INYECTA A LA ENTRADA DE LA RESISTENCIA DE 1K OHMIO

conexionado provisional utilizado para las mediciones de Atenuación de Frecuencias del filtro


la señal procedente del Generador de Onda Senoidal inyectada como si viniera del Bobinado Secundario del Transformador de Neón.

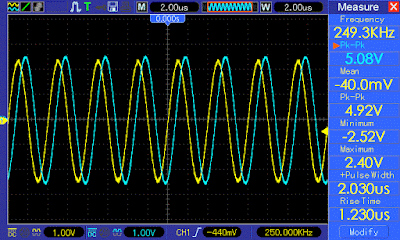

La Ondas Senoidales de color Azul son las inyectadas por el Generador.
Las Ondas Senoidales de color Amarillo son las que llegan al otro extremo del Filtro (antes del Spark-Gap).

























SEGUNDO SISTEMA DE MEDICIÓN (INVERTIDO)
para visualizar la Atenuación Real de llegada de Ondas (posibles Picos de Alto Voltaje) al secundario del Transformador de Neón procedentes del Circuito Resonante (Condensadores-Bobina):
LA SEÑAL SE INYECTA DESDE EL SPARK-GAP

conexionado provisional utilizado para las mediciones de Atenuación de Frecuencias del filtro (invertido)


la señal procedente del Generador de Onda Senoidal inyectada al final del Filtro

La Ondas Senoidales de color Amarilloson las inyectadas por el Generador en el Spark.Gap.
Las Ondas Senoidales de color Azul son las que llegan al otro extremo del Filtro (secundario del transformador de Neón).










a partir de esta frecuencia la señal empieza a disminuir (es la frecuencia de resonancia del circuito del condensador de 1nF y el choke de 440 uH).













CALCULADORAS:

http://es.ncalculators.com/electronics/reactance-calculadora.htm

http://es.ncalculators.com/electronics/rlc-circuit-frequency-calculadora.htm
