viernes, 12 de mayo de 2017

GENERADOR PLATA COLOIDAL II


GENERADOR DE PLATA COLOIDAL CON CAMBIO DE POLARIDAD POR RELÉ "DPDT".

La primera intención era mejorar el sistema del Generador Experimental de Plata Coloidal añadiéndole la opción de conmutar la Polaridad entre las varillas de Plata con el fin de que no se ennegreciera una de las varillas (especialmente la conectada al polo positivo) para ello se necesita un relé "DPDT" (relé con 2 circuito independientes de conmutación y doble contacto) y un generador de pulsos fijo o regulable (por ejemplo el 555 se ajusta con un  Duty Cicle del 50%), también barajé la opción de poder hacer los Coloides de Plata a una intensidad muy baja del orden de los micro amperios y por supuesto que la corriente pudiera regularse y fuera constante independientemente del Voltaje aplicado, el resultado es el siguiente aparato que lleva lo anteriormente especificado y mucho más como es de costumbre en mis diseños:

en la caja van varios dispositivos diferentes.


SISTEMA SIMPLIFICADO:

RELÉ "DPDT":
SEGÚN EL TIPO DE RELÉ PUEDE LLEVAR LOS CONTACTOS CAMBIADOS.

mini relé (hasta 20 conmutaciones por segudo):

https://es.aliexpress.com/store/product/8-pins-dpdt-pcb-relay3V-5V-9V-12V-24V/808493_32679718075.html?spm=2114.04010208.3.276.9tWQbO&ws_ab_test=searchweb0_0,searchweb201602_3_10065_10068_10000009_10084_10083_10080_10082_10081_10110_10111_10112_10060_10113_10062_10114_10056_10055_10037_10054_10059_10032_10099_10078_10079_10077_10000012_10103_10073_10102_10000015_10096_10109_10052_10053_10107_10050_10106_10051-10050,searchweb201603_9,afswitch_5,single_sort_1_default&btsid=02edd9c3-d9fd-44a8-858e-0e3fbe80e77d


Sólo hasta 5 conmutaciones por segundo máximo:


https://es.aliexpress.com/item/Free-shipping-2PCS-LOT-New-original-G2R-2-DC24-Relay-G2R-2-24VDC/32478252747.html?spm=2114.13010608.0.0.txZHHY

https://es.aliexpress.com/item/33006768772.html?spm=a2g0o.productlist.0.0.4afb6b74F00KA8&algo_pvid=ecdd71d9-d5e3-4a6a-b1c8-501a316a7784&algo_expid=ecdd71d9-d5e3-4a6a-b1c8-501a316a7784-51&btsid=0b0a119a15856589414301373e7e3a&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_



MODULO GENERADOR DE FRECUENCIA 555 (ya montado):
para conmutaciones de menos de un segundo hay que sustituir uno de los condensadores gordo por otro de mas capacidad.

https://es.aliexpress.com/store/product/1PCS-NE555-pulse-frequency-duty-cycle-adjustable-module-square-rectangular-wave-signal-generator-stepping-motor-driver/1948124_32593107548.html?spm=2114.04010208.3.157.3jfFD8&ws_ab_test=searchweb0_0,searchweb201602_3_10065_10068_10000009_10084_10083_10080_10082_10081_10110_10111_10112_10060_10113_10062_10114_10056_10055_10037_10054_10033_10059_10032_10099_10078_10079_10077_10000012_10103_10073_10102_10000015_10096_10109_10052_10053_10107_10050_10106_10051,searchweb201603_9,afswitch_5,single_sort_1_default&btsid=64a90832-8165-4dd1-b6cb-86137d78b3cb

Poner pequeña clavija plástico negro en la posición de la izquierda (el módulo siguiente es en KIT):

girar potenciometro de la izquierda todas las vueltas a la izquierda, girar potenciometro del a derecha todas las vueltas a la derecha menos 3 vueltas.

con condensador de 10 microF (ciclo cada 14 segundos):

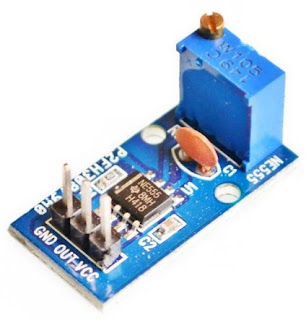

otro modulo 555:


https://es.aliexpress.com/store/product/NE555-frequency-adjustable-pulse-generator-module/535576_2049206328.html?spm=2114.04010208.3.101.3jfFD8&ws_ab_test=searchweb0_0,searchweb201602_3_10065_10068_10000009_10084_10083_10080_10082_10081_10110_10111_10112_10060_10113_10062_10114_10056_10055_10037_10054_10033_10059_10032_10099_10078_10079_10077_10000012_10103_10073_10102_10000015_10096_10109_10052_10053_10107_10050_10106_10051-10052_10113_10037_10077,searchweb201603_9,afswitch_5,single_sort_1_default&btsid=64a90832-8165-4dd1-b6cb-86137d78b3cb


para conmutaciones de tiempo bajo sustituir el condensador por uno de mayor capacidad:

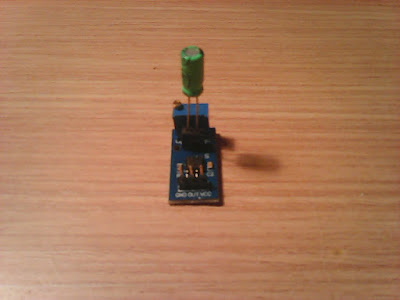

se desuelda por detrás con cuidado el condensador ceramico y se pone un zocalo de 2 patillas (donde se pone el nuevo condensador) para las pruebas:

el potenciometro ajustable azul se gira hasta el final de las vueltas a la derecha (sentido de las agujas del relog).

con condensador de 1 microF (ciclo cada 1.4 segundos):




con condensador de 10 microF (ciclo cada 14 segundos):

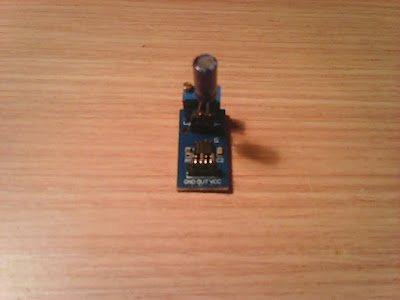

con condensador de 47 microF (ciclo cada 76 segundos):



con condensador de 100 microF (ciclo cada 142 segundos):





ESQUEMAS:


circuito con relé de 12Vcc:

en el esquema aunque se ven dos reles corresponden a un solo relé "DPDT2.



circuito con 1 relé  DPDT de 24Vcc:

en el esquema aunque se ven dos reles corresponden a los contactos de un solo relé "DPDT2.



DISPOSITIVO CON REGULACIÓN DE CORRIENTE CONSTANTE:




ESQUEMA GENERAL CON RELÉ DE 24V (sobre placa de pistas de cobre):















SÓLO SE REALIZA LA "SUSPENSIÓN COLOIDAL "EN UN VASO DE CRISTAL",

LA MANERA MAS CORRECTA DE PRESERVAR LOS  "COLOIDES" ES SACANDO LAS VARILLAS DE PLATA DEL AGUA ANTES DE APAGAR EL GENERADOR.

NUNCA TOCAR CON ELEMENTOS "METÁLICOS  LA SUSPENCIÓN COLOIDAL".

 SOLO SE PUEDE ALMACENAR EN UN RECIPIENTE DE CRISTAL OSCURECIDO.





15 comentarios:

  1. Cada cuanto tiempo se produce el cambio de Polaridad? Conseguiste que no se ennegrecieran las varillas de plata?? Tarda mas en producir plata ocn el cambio de polaridad?

    ResponderEliminar
    Respuestas
    1. Depende de los valores del 555, en este diseño cambia de polaridad cada 2.5 segundos, las varillas practicamente no se enegrecen, el tiempo es algo mayor con el cambio de polaridad.

      Eliminar
  2. Hola amigo, vendes el generador de plata coloidal?. Saludos.

    ResponderEliminar
  3. En: http://alternativ-lab.com/inicio.html O alternativlab@gmail.com los pueden construir.

    ResponderEliminar
  4. Qué voltaje le llega a las varillas? 24v?

    ResponderEliminar
    Respuestas
    1. El circuito se alimenta sobre 30V de corriente continua después de rectificar los 24V de corriente alterna del transformador. A las varillas después de pasar por el circuito de corriente constante les llega un voltaje que esta variando constantemente según la conductividad del agua para así poder mantener la corriente constante en función del ajuste del potenciometro.

      Eliminar
  5. Hola, Los dos primeros esquemas, no tienen nada que ver con ese que has dibujado mas abajo con tipo de soldar en placa. Pero veo que no son los mismos. Podrías dejarme el mas completo que cambia al polaridad.
    Otra cosa, en el simulador de Multisim en el primer dibujo el del generador de una polaridad, donde conectas la salida para que et de consumo? Ya que los puntos negros que son? y en el segundo dibujo, como enciende el LED?, esto no lo tengo claro. Todo lo demás, muy bien, muchas gracias por tu ayuda. Intentare fabricar cuando sepa tus comentários

    ResponderEliminar
    Respuestas
    1. Los 2 primeros sin regulación de corriente constante, el último es el mas completo y lleva regulación de corriente constante y 2 escalas de corriente de trabajo.
      El microAmperimetro va conectado en serie entre el polo positivo de alimentación y los contactos del relé (en la rama mas cerca a los contactos del relé).
      No es un Led, es un piloto de neón de 220V antes del transformador.
      Los puntos negros son puntos de conexión, o de entradas o salidas, y en el ultimo esquema marcan donde hay que hacer un corte a las pistas donde va el relé para que los contactos del relé no este en cortocircuito.

      Eliminar
  6. Hola, de nuevo y gracias por tu contestacion. Yo necesitaria el dibujo del esquema electronico, como se dibuja siempre, yo con tantas rayas y puntos...es imposible ver y entender lo que hace y como. Como siempre se ha dibujado, estoy intentando montar algo bien para empezar y no logro ver nada. Espero tu ayuda. Muchas gracias.

    ResponderEliminar
    Respuestas
    1. El esquema que pides no esta disponible por el momento.
      El esquema publicado esta pensado para los que tienen poco conocimiento de electrónica, solo hay que comprar una placa de pistas de cobre y cortar las pista correspondientes al relé (por ejemplo con una dremel y una broca pequeña), lo demás es soldar tal como se ve en el dibujo.
      Otra opción es hacerte tú el esquema paso a paso a partir de un extremo del dibujo.

      Eliminar
  7. Este comentario ha sido eliminado por el autor.

    ResponderEliminar
  8. nondan una!

    el 555 en los diagramas de 24 y 12 usan 8 pines cuales son los pines que se usan ?
    CUANDO HAGAN LAS COSAS HAGANLO BIEN
    ESTA PAGINA DEJA MUCHO QUE DESEAR........
    ES EL REFLEJO DE USTEDES MISMOS

    ResponderEliminar
    Respuestas
    1. Están todas los pines del 555 en el esquema de pistas que va a continuación de los esquemas generales , seria de agradecer que pidieras disculpas por tu comentario. Este Blog da mucha información gratuita y si tiene algún fallo, se aceptan criticas constructivas.

      Eliminar
  9. HE REALIZADO EL CIRCUITO GENERADOR DE PLATA NUMERO 1..PERO ES SUMAMENTE LENTO...HAY ALGUNA FORMA DE PC CON EL MISMO ESQUEMA VARIANDO LOS VALORES?? DESDE YA MUCHAS GRACIAS
    '

    ResponderEliminar
  10. Las Peticiones se deben de hacer en el "Formulario de Contacto" en la sección lateral de la derecha arriba.

    ResponderEliminar

Gracias por Tu Comentario, Aporta Siempre lo Mejor de Ti.
